BELDEN 9804 2PR 28AWG 벨덴 UL2960
 글쓴이 : 온라인7707
조회 : 3,696

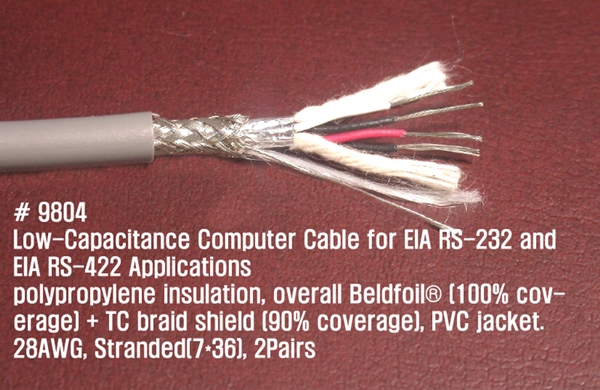

BELDEN 9804 벨덴
Low Capacitance Computer Cable for EIA RS-232/422
UL AWM Style No. 2960




페  어  수:  2 페어 (4 가닥)
선심 굵기:  28 AWG / 연선 (7x36)
접  지  선:  28 AWG / 연선 / 주석 도금 처리된 구리
도체 외경:  0.32mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  PP - Polypropylene
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Beldfoil®
차폐 형태:  전체 벨드 호일 차폐 (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 90%)
차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프, 주석 도금
전체 외경:  5.43mm
난  연  성(Y/ N):  No
특성 임피던스:  100 옴
사용 전압:  30 V RMS (UL AWM Style 2960); 150 V RMS
제품 무게:  1000Ft. - 14.5kg
동일 사양:  Pair 구분
3PR-9805, 4PR-9806, 5PR-9807, 7PR-9808, 9PR-9809
12PR-9812, 13PR-9813, 18PR-9819, 25PR-9825, 31PR-9814


===============================

Pairs: 2
AWG: 28
Stranding: 7x36
Conductor Material: TC - Tinned Copper
Insulation Material: PP - Polypropylene
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Trade Name: Beldfoil®
Outer Shield Material: Aluminum Foil-Polyester Tape, TC - Tinned Copper
Plenum (Y/N): No
Impedance: 100 Ohm
Voltage: 30 V RMS (UL AWM Style 2960); 150 V RMS

BELDEN 9804 2Pair 28AWG  샘플보드 10-2-3(R)

======================================================
