BELDEN 9507 7PR 24AWG 벨덴 UL2464
 글쓴이 : 온라인7707
조회 : 2,866

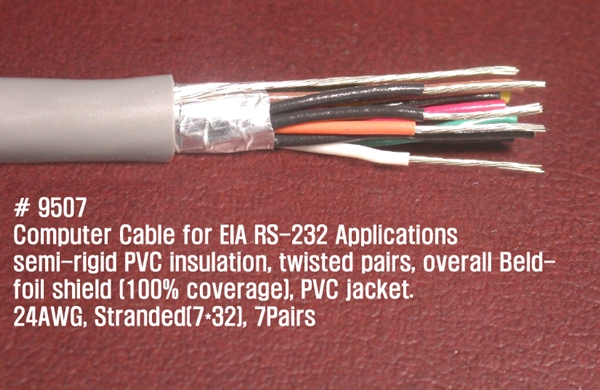

BELDEN 9507 벨덴
Computer Cable for EIA RS-232 Applications
UL AWM Style No. 2464




페  어  수:  7 페어 (14 가닥)
선심 굵기:  24 AWG / 연선 (7x32)
접  지  선:  24 AWG / 연선 / 주석 도금 처리된 구리
도체 외경:  0.51mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  S-R PVC - Semi-Rigid Polyvinyl Chloride
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Beldfoil®
차폐 형태:  전체 벨드 호일 차폐 (차폐율 100%)
차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프 w/Shorting Fold
전체 외경:  7.46mm
난  연  성(Y/ N):  No
특성 임피던스:  75 옴
사용 전압:  300 V RMS (UL AWM Style 2464)
제품 무게:  1000Ft. - 23.1kg
동일 사양:  Pair 구분
6PR-9506, 8PR-9508, 9PR-9509, 10PR-8310
15PR-9515, 19PR-9519, 25PR-9525, 50PR-9550


===============================

Pairs: 7
AWG: 24
Stranding: 7x32
Conductor Material: TC - Tinned Copper
Insulation Material: S-R PVC - Semi-Rigid Polyvinyl Chloride
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Trade Name: Beldfoil®
Outer Shield Material: Aluminum Foil-Polyester Tape w/Shorting Fold
Plenum (Y/N): No
Impedance: 75 Ohm
Voltage: 300 V RMS (UL AWM Style 2464)

BELDEN 9507 7Pair 24AWG  샘플보드 10-2-3(R)

======================================================
