BELDEN 9503 3PR 24AWG 벨덴 UL2464
 글쓴이 : 온라인7707
조회 : 2,682

BELDEN 9503 벨덴
Computer Cable for EIA RS-232 Applications
UL AWM Style No. 2464




운영 온도:  -40℃ To +80℃
페  어  수:  3 페어 (6 가닥)
선심 굵기:  24 AWG / 연선 (7x32)
접  지  선:  24 AWG / 연선 / 주석 도금 처리된 구리
도체 외경:  0.51mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  S-R PVC - Semi-Rigid Polyvinyl Chloride
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Beldfoil®
차폐 형태:  전체 벨드 호일 차폐 (차폐율 100%)
차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프
전체 외경:  5.89mm
난  연  성(Y/ N):  No
난연 품번:  89503, 82503
특성 임피던스:  75 옴
사용 전압:  300 V RMS (UL AWM Style 2464)
제품 무게:  1000Ft. - 13.6kg
동일 사양:  Pair 구분
1PR-9501, 2PR-9502, 4PR-9504, 5PR-9505

===============================

Pairs: 3
AWG: 24
Stranding: 7x32
Conductor Material: TC - Tinned Copper
Insulation Material: S-R PVC - Semi-Rigid Polyvinyl Chloride
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Trade Name: Beldfoil®
Outer Shield Material: Aluminum Foil-Polyester Tape
Plenum (Y/N): No
Plenum Number: 89503, 82503
Impedance: 75 Ohm
Voltage: 300 V RMS (UL AWM Style 2464)

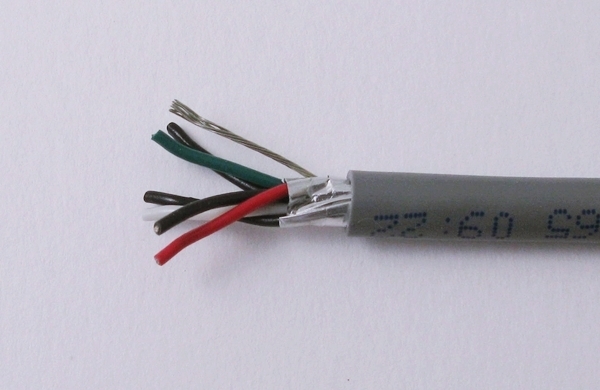

BELDEN 9503 3Pair 24AWG 샘플보드

======================================================
