RG11/U 벨덴 7803A 75 Ohm 1C 14AWG BELDEN
 글쓴이 : T.744-0909
조회 : 5,972
   http://www.beldenkorea.com/pdf/usa/6.54%20Belden%20USA.pdf [438]
   https://catalog.belden.com/techdata/EN/7803A_techdata.pdf [455]

BELDEN 카다로그 바로가기:  www.cable.kr
BELDEN 쇼핑몰 바로가기:  www.cabletool.kr


BELDEN 벨덴 AlphaWire 알파와이어 한국총판 케이블콘㈜ & 케이블툴(주)
☎.02-744-0909  /  M.010-육육일이-7710 (벨덴 기술 문의)


☎.02-744-1575  /  M.010-삼칠삼이-7710 (충청, 전라, 경상)
☎.02-744-1576  /  M.010-육삼칠칠-7710 (서울 견적 재고)

☎.02-744-1577  /  M.010-구이이삼-7710 (경기, 인천, 강원)
☎.02-744-1578  /  M.010-구이이팔-7710 (해외, 제주 문의)

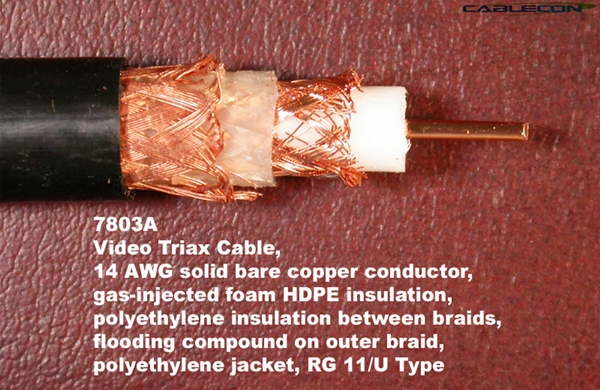

벨덴 7803A BELDEN
RG-11/U Type / 75 Ohm Video Triax Cable

운영 온도:  -55℃ To +80℃
도  체  수:  1 가닥
선심 굵기:  14 AWG / 단선
도체 외경:  1.62mm
도체 재질:  순동
내피 재질:  PE - Polyethylene
내부 차폐 재질:  순동
절연 재질 등록명:  Teflon?
절연 재질:  Gas-injected FHDPE - Foam High Density Polyethylene
외피 재질:  PE - Polyethylene
차폐 형태:  2중 순동 편조 차폐 (차폐율 95%)
외부 차폐 재질:  순동
전체 외경:  12.06mm
난  연  성(Y/ N):  No
특성 임피던스:  75 옴
사용 전압:  300 V RMS
제품 무게:  1000Ft. - 55.9kg

===============================

Coax: 1
AWG: 14
Stranding: Solid
Conductor Material: BC - Bare Copper
Dia.: .064 in.
Inner Jacket Material: PE - Polyethylene
Inner Shield Material: BC - Bare Copper
Insulation Material: Gas-injected FHDPE - Foam High Density Polyethylene
Outer Jacket Material: PE - Polyethylene
Outer Shield Material: BC - Bare Copper
RG Type: 11/U
Plenum (Y/N): No
Impedance: 75 Ohm
Voltage: 300 V RMS

BELDEN 7803A 1Conductor 14AWG  샘플보드 3-2-1(R)

======================================================
