RG-8X 벨덴 7808A 1C 15AWG BELDEN
 글쓴이 : 온라인7707
조회 : 2,509

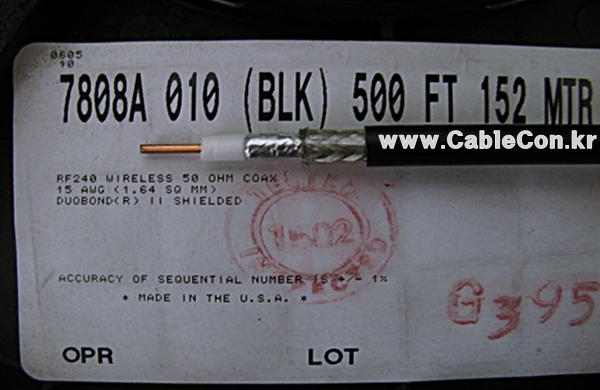

벨덴 7808A BELDEN
Low Loss 50 Ohm Wireless RF Transmission Cables

운영 온도:  -40℃ To + 75℃
도  체  수:  1 가닥
선심 굵기:  15 AWG / 단선
도체 외경:  1.44mm
도체 재질:  순동
절연 재질:  Gas-injected FHDPE - Foam High Density Polyethylene
외피 재질:  PE - Polyethylene
차폐 재질 등록명:  Bonded Duofoil®
차폐 형태:  Duobond® II (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 95%)
차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프, 주석 도금
전체 외경:  6.09mm
난  연  성(Y/ N):  No
특성 임피던스:  50 옴
사용 전압:  300 V RMS
제품 무게:  1000Ft. - 17.7kg

===============================

Coax: 1
AWG: 15
Stranding: Solid
Conductor Material: BC - Bare Copper
Dia.: .057 in.
Insulation Material: Gas-injected FHDPE - Foam High Density Polyethylene
Outer Jacket Material: PE - Polyethylene
Outer Shield Trade Name: Bonded Duofoil®
Outer Shield Material: Bonded Aluminum Foil-Polyester Tape-Aluminum Foil, TC - Tinned Copper
RG Type: 8/X
Plenum (Y/N): No
Impedance: 50 Ohm
Voltage: 300 V RMS

BELDEN 7808A 1Conductor 15AWG  샘플보드 3-1-2(R)

======================================================
