벨덴 1520A BELDEN
Coax - Bundled RGB Coaxial Cable Miniature Type
UL AWM Style No. 1354

운영 온도:  -40℃ To + 60℃
도  체  수:  3 가닥
선심 굵기:  30 AWG / 연선 (7x38)
도체 외경:  0.33mm
도체 재질:  주석 도금 처리된 구리
내피 재질:  PVC - Polyvinyl Chloride
내부 차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프 - 알루미늄 호일, 주석 도금
절연 재질:  FHDPE - Foam High Density Polyethylene
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Beldfoil?
차폐 형태:  /동축: 듀오호일 (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 90%)
                /전체: 벨드호일 차폐 (차폐율 100%)
외부 차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프
전체 외경:  7.18mm
난  연  성(Y/ N):  No
특성 임피던스:  75 옴
사용 전압:  30 V RMS (UL AWM Style 1354), 300 V RMS (CL2)
제품 무게:  1000Ft. - 22.7kg
동일 사양:  Conductor 구분
4C-1521A, 5C-1522A

===============================

Coax: 3
AWG: 30
Stranding: 7x38
Conductor Material: TC - Tinned Copper
Dia.: .013 in.
Inner Jacket Material: PVC - Polyvinyl Chloride
Inner Shield Material: Aluminum Foil-Polyester Tape-Aluminum Foil, TC - Tinned Copper
Insulation Material: FHDPE - Foam High Density Polyethylene
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Trade Name: Beldfoil?
Outer Shield Material: Aluminum Foil-Polyester Tape
RG Type: Mini
Plenum (Y/N): N
Impedance: 75 Ohm
Voltage: 30 V RMS (UL AWM Style 1354), 300 V RMS (CL2)

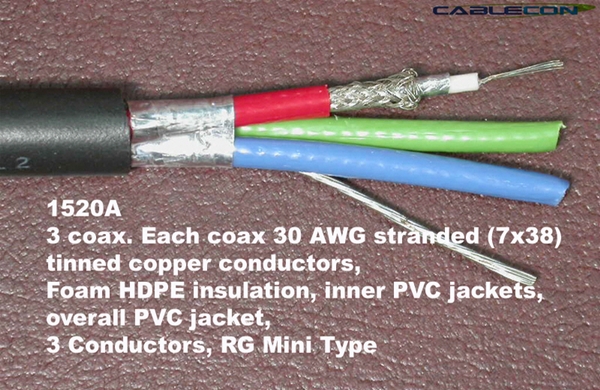

BELDEN 1520A 3Conductor 30AWG 샘플보드 9-1-3(R)

======================================================

www.cablecon.co.kr  BELDEN 1520A 사진 www.cable.kr  Belden 카다로그
