BELDEN 9688 2PR 22AWG 벨덴
 글쓴이 : 온라인7707
조회 : 2,605

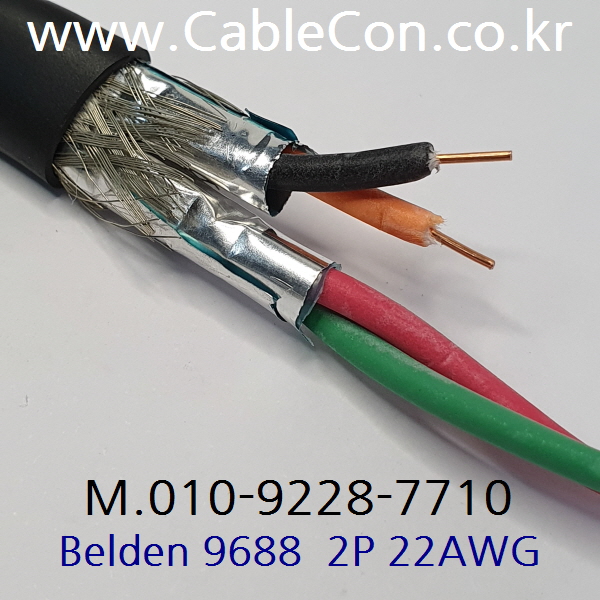

BELDEN 9688 벨덴
Multi-Conductor - Type 1A

운영 온도:  -40℃ To +75℃
페  어  수:  2 페어 (4 가닥)
선심 굵기:  22 AWG / 단선
도체 외경:  0.60mm
도체 재질:  순동
내부 차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프
절연 재질:  FRFPE - Flame Retardant Foam Polyethylene
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Beldfoil®
차폐 형태:  페어 개별 호일 차폐 (차폐율 100%) + 전체 주석 도금된 구리 편조 차폐 (차폐율 65%)
외부 차폐 재질:  주석 도금 처리된 구리
전체 외경:  10.94mm
난  연  성(Y/ N): No
난연 품번:  82688
특성 임피던스:  150 옴
사용 전압:  300 V RMS
제품 무게:  1000Ft. - 22.7kg

===============================

Pairs: 2
AWG: 22
Stranding: Solid
Conductor Material: BC - Bare Copper
Inner Shield Material: Aluminum Foil-Polyester Tape
Ins Material: FRFPE - Flame Retardant Foam Polyethylene
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Material: TC - Tinned Copper
Plenum (Y/N): N
Plenum Number: 82688
Impedance: 150 Ohm
Voltage: 300 V RMS

BELDEN 9688 2Pair 22AWG  샘플보드 4-2-5(R)

======================================================
