BELDEN 9891 3,1PR 22,20AWG 벨덴 UL2919
 글쓴이 : 온라인7707
조회 : 2,787

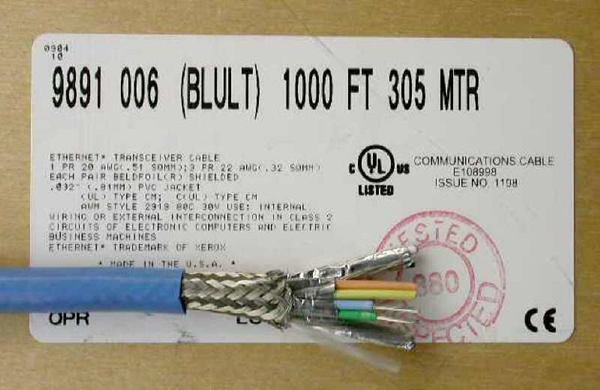

BELDEN 9891 벨덴
10 Base 5 Transceiver / UL AWM Style No. 2919

운영 온도:  -20℃ To +80℃
페  어  수:  3 페어 /6 가닥/,  1 페어 /2 가닥/
선심 굵기:  22, 20 AWG / 연선 /7x30/, /7x28/
도체 외경:  0.76mm, 0.96mm
도체 재질:  주석 도금 처리된 구리
내부 차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프
절연 재질 등록명:  Datalene®
절연 재질:  FHDPE - Foam High Density Polyethylene, PVC - Polyvinyl Chloride
외피 재질:  PVC - Polyvinyl Chloride
차폐 형태:  벨드 호일 내부 차폐 (차폐율 100%) + 전체 주석 도금된 구리 편조 차폐 (차폐율 95%)
외부 차폐 재질:  주석 도금 처리된 구리
전체 외경:  8.02mm
난  연  성(Y/ N): No
특성 임피던스:  78 옴
사용 전압:  150 V RMS, 30 V RMS /UL AWM Style 2919/
제품 무게:  1000Ft. - 32kg

===============================

Pairs: 3, 1
AWG: 22, 20
Stranding: 7x30, 7x28
Conductor Material: TC - Tinned Copper
Dia.: 0.030 in., 0.038 in.
Inner Shield Material: Aluminum Foil-Polyester Tape
Insulation Trade Name: Datalene®
Insulation Material: FHDPE - Foam High Density Polyethylene, PVC - Polyvinyl Chloride
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Material: TC - Tinned Copper
Plenum (Y/N): No
Impedance: 78 Ohm
Voltage: 150 V RMS, 30 V RMS (UL AWM Style 2919)

BELDEN 9891 3,4Pair 20,22AWG  샘플보드 6-1-1(L)

======================================================
