벨덴 7787A 3C 23AWG BELDEN - Belden 1855A Bundled RG Mini
 글쓴이 : 온라인7707
조회 : 2,495

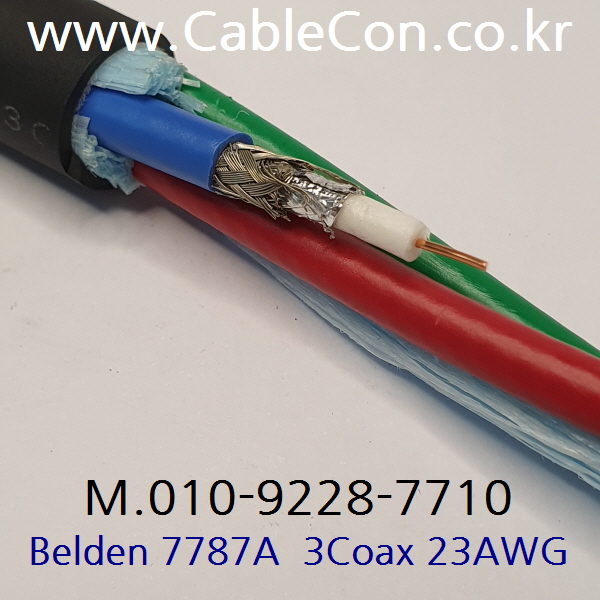

벨덴 7787A BELDEN
75 Ohm / 1855A Bundled Miniature Type

운영 온도:  -35℃ To +75℃
도  체  수:  6 가닥
선심 굵기:  23 AWG / 단선
도체 외경:  0.58mm
도체 재질:  순동
내피 재질:  PVC - Polyvinyl Chloride
내부 차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프 - 알루미늄 호일, 주석 도금
절연 재질:  Gas-injected FHDPE - Foam High Density Polyethylene
외피 재질:  PVC - Polyvinyl Chloride
차폐 형태:  듀오호일 (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 95%)
전체 외경:  10.97mm
난  연  성(Y/ N):  No
특성 임피던스:  75 옴
사용 전압:  300 V RMS
제품 무게:  1000Ft. - 42.7kg
동일 사양:  Conductor 구분
4C-7788A, 5C-7789A, 6C-7790A, 10C-7798A, 12C-7792A

===============================

Coax: 3
AWG: 23
Stranding: Solid
Conductor Material: BC - Bare Copper
Dia.: .023 in.
Inner Jacket Material: PVC - Polyvinyl Chloride
Inner Shield Material: Aluminum Foil-Polyester Tape-Aluminum Foil, TC - Tinned Copper
Insulation Material: Gas-injected FHDPE - Foam High Density Polyethylene
Outer Jacket Material: PVC - Polyvinyl Chloride
RG Type: Mini
Plenum (Y/N): N
Impedance: 75.000 Ohm
Voltage: 300 V RMS

BELDEN 7787A 3Conductor 23AWG  샘플보드 9-1-4(L)

======================================================
