RG6/U BELDEN 7503A 1Coax 20AWG 벨덴 UL1354
 글쓴이 : 온라인7707
조회 : 2,308

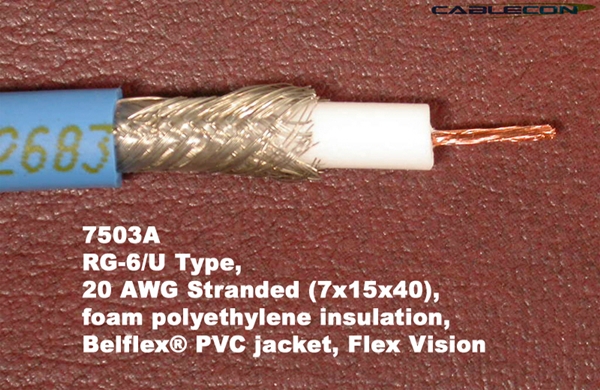

BELDEN 7503A 벨덴
RG-6/U Type / 75 Ohm Flex Vision Coax Cable
UL AWM Style No. 1354



도  체  수:  1 가닥
선심 굵기:  20 AWG / 연선 (7x15x40)
도체 직경:  1.01mm
도체 재질:  순동
절연 재질:  FPE - Foam Polyethylene
외피 재질:  PVC Blend - Polyvinyl Chloride Blend
차폐 재질 등록명:  Belflex®
차폐 형태:  주석 도금된 "French Braid" 편조 차폐 (차폐율 95%)
차폐 재질:  주석 도금 처리된 구리
전체 직경:  6.98mm
난  연  성(Y/ N):  No
특성 임피던스:  75 옴
사용 전압:  30 V RMS (UL AWM Style 1354)

제품 무게:  1000Ft. - 18.2kg
===============================

Coax: 1
AWG: 20
Stranding: 7x15x40
Conductor Material: BC - Bare Copper
Dia.: .040 in.
Insulation Material: FPE - Foam Polyethylene
Outer Jacket Trade Name: Belflex®
Outer Jacket Material: PVC Blend - Polyvinyl Chloride Blend
Outer Shield Material: TC - Tinned Copper
RG Type: 6/U
Plenum (Y/N): No
Impedance: 75 Ohm
Voltage: 30 V RMS (UL AWM Style 1354)

BELDEN 7503A 1Conductor 20AWG  샘플보드 4-2-4(L)

======================================================
