BELDEN 3119A 3C 3PR 24,18AWG 벨덴 UL20233
 글쓴이 : 온라인7707
조회 : 2,622

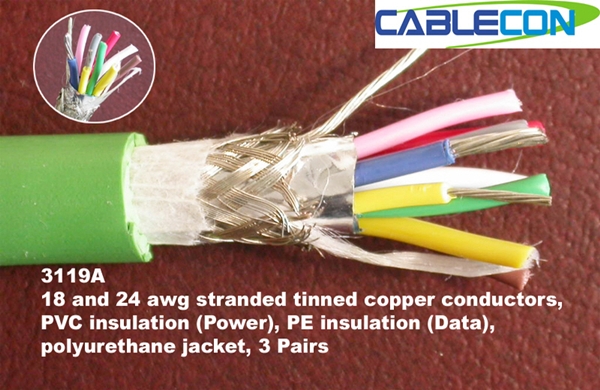

BELDEN 3119A 벨덴
DeviceBus® for Phoenix Contact InterBus-S® / UL AWM Style No. 20233

Phoenix Contact - Interbus®-S



도  체  수:  3 가닥
페  어  수:  3 페어 (6 가닥)
선심 굵기:  24, 18 AWG / 연선 (7x32, 7x26)
도체 직경:  0.60mm, 1.52mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  PE - Polyethylene, PVC - Polyvinyl Chloride
외피 재질:  PUR - Polyurethane
차폐 재질 등록명:  Beldfoil®
차폐 형태:  전체 벨드 호일 차폐 (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 90%)
차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프, 주석 도금
전체 직경:  8.45mm
난  연  성(Y/ N):  No
특성 임피던스:  100 옴
사용 전압:  300 V RMS (UL AWM Style 20233)

===============================

Conductors: 3
Pairs: 3
AWG: 24, 18
Stranding: 7x32, 7x26
Conductor Material: TC - Tinned Copper
Dia.: 0.024 in., 0.060 in.
Insulation Material: PE - Polyethylene, PVC - Polyvinyl Chloride
Outer Jacket Material: PUR - Polyurethane
Outer Shield Trade Name: Beldfoil®
Outer Shield Material: Aluminum Foil-Polyester Tape, TC - Tinned Copper
Plenum (Y/N): No
Impedance: 100 Ohm
Voltage: 300 V RMS (UL AWM Style 20233)

BELDEN 3119A 3Conductor 3Pair 24, 18AWG  샘플보드 4-2-1(L)

======================================================
