BELDEN 3108A 3Pr x 22(7x30)AWG º§µ§, EIA RS-485, NEC Type CM, PLTC
 ±Û¾´ÀÌ : T.744-0909
Á¶È¸ : 6,033
   http://www.beldenkorea.com/pdf/usa/18.28%20Belden%20USA.pdf [721]
   https://catalog.belden.com/techdata/EN/3108A_techdata.pdf [818]

BELDEN  Ä«´Ù·Î±× ¹Ù·Î°¡±â:  www.cable.kr
BELDEN
¼îÇθô ¹Ù·Î°¡±â:  www.cabletool.kr

BELDEN º§µ§ AlphaWire ¾ËÆÄ¿ÍÀ̾î Çѱ¹ÃÑÆÇ ÄÉÀ̺íÄÜ¢ß & ÄÉÀ̺íÅø(ÁÖ)

¢Ï.02-744-0909  /  M.010-À°À°ÀÏÀÌ-7710 (º§µ§ ±â¼ú ¹®ÀÇ)


¢Ï.02-744-1575  /  M.010-»ïÄ¥»ïÀÌ-7710 (Ãæû, Àü¶ó, °æ»ó)
¢Ï.02-744-1576  /  M.010-À°»ïĥĥ-7710 (¼­¿ï °ßÀû Àç°í)

¢Ï.02-744-1577  /  M.010-±¸ÀÌÀÌ»ï-7710 (°æ±â, ÀÎõ, °­¿ø)

¢Ï.02-744-1578  /  M.010-±¸ÀÌÀÌÆÈ-7710 (ÇØ¿Ü, Á¦ÁÖ ¹®ÀÇ)

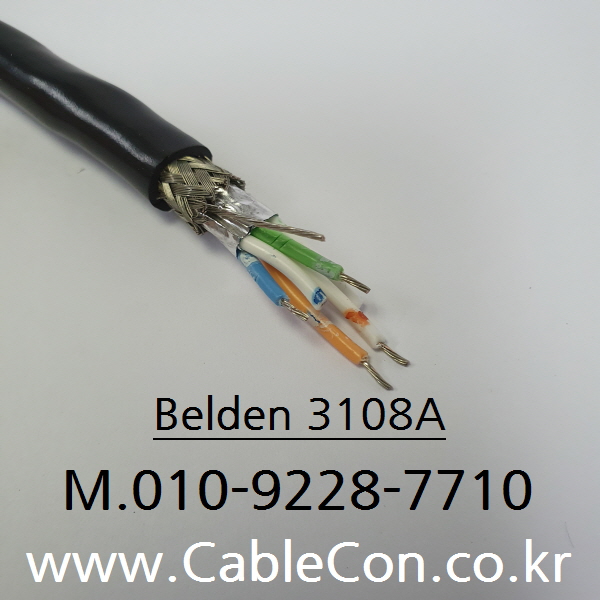

BELDEN  3108A - RS-485, CM, PLTC
Color Code: 010 (Black)
Length: 1000ft, 2000ft, 5000ft, 300M, 600M, 1500M

Application
EIA RS-485, PLTC(¹æÆø¿ë), DMX 512(7ÇÉ, ¿Á¿Ü¿ë)

Physical Characteristics (Overall)
Conductor:
3Pr x 22(7x30)AWG, TC - Tinned Copper
Insulation:
PE - Polyethylene (Foam) / Datalene?
Color Chart
1) White/Blue Ringband Stripe & Blue/White Ringband Stripe
2) White/Orange Ringband Stripe & Orange/White Ringband Stripe
3) White/Green Ringband Stripe & Green/White Ringband Stripe
Shield:
Tape1) Beldfoil?(Alum / Poly )/ Coverage: 100 %
Braid2)TC-Tinned Copper / Coverage: 65%
Drain Wire
22(7X30)AWG, TC-Tinned Copper
Jacket:
PVC-Polyvinyl Chloride

Nominal Characteristic Impedance
120 Ohm

Standards
NEC Articles: Article 725, Article 800
NEC/(UL) Specification: CM, PLTC
CEC/C(UL) Specification: CM
CPR Euroclass: Eca

Flammability, LS0H, Toxicity Testing
UL Flammability: UL1685 UL Loading
CSA Flammability: FT1
ISO/IEC Flammability: IEC 60332-1-2
UL voltage rating: 300 V RMS
