BELDEN 3084F 4C 1PR 22,24AWG 벨덴
 글쓴이 : T.744-0909
조회 : 3,397
   http://www.beldenkorea.com/pdf/usa/18.22-18.24.PDF [14]
   https://catalog.belden.com/techdata/EN/3084F_techdata.pdf [12]

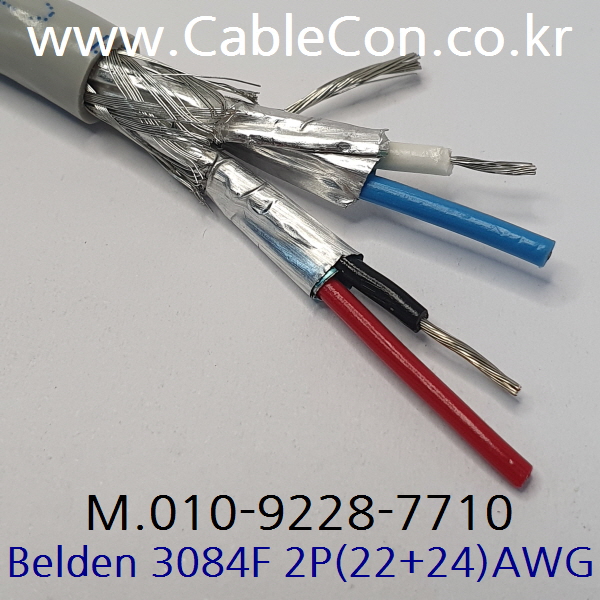

BELDEN 3084F 벨덴
DeviceBus® for ODVA DeviceNet™

Allen-Bradley/Rockwell Automation - DeviceNet™
Phoenix Contact - DeviceNet™

도  체  수:  4 가닥
페  어  수:  1 페어 (2 가닥)
선심 굵기:  22, 24 AWG / 연선 (19x34, 105x44)
도체 직경:  0.64mm, 0.51mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  PVC - Polyvinyl Chloride, FPE - Foam Polyethylene
외피 재질:  PVC - Polyvinyl Chloride
차폐 형태:  개별 호일 차폐 (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 65%)
차폐 재질:  주석 도금 처리된 구리
전체 직경:  6.98mm
난  연  성(Y/ N):  No
특성 임피던스:  120 옴
사용 전압:  300 V RMS


===============================

Conductors: 4
Pairs: 1
AWG: 22, 24
Stranding: 19x34, 105x44
Conductor Material: TC - Tinned Copper
Inner Shield Material: Aluminum Foil-Polyester Tape
Insulation Material: PVC - Polyvinyl Chloride, FPE - Foam Polyethylene
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Material: TC - Tinned Copper
Plenum (Y/N): No
Impedance: 120 Ohm
Voltage: 300 V RMS

BELDEN 3084F 4C 1Pair 22, 24AWG  샘플보드 4-2-5(L)

======================================================
