BELDEN 3086A 1PR 16,20AWG 벨덴 UL2464
 글쓴이 : 온라인7707
조회 : 2,651

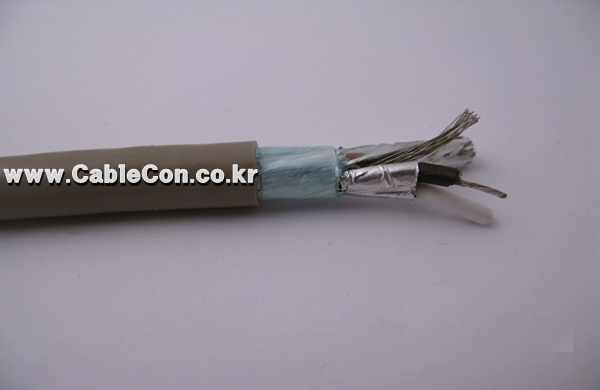

BELDEN 3086A 벨덴
DeviceBus® for Honeywell Smart Distributed System
UL AWM Style No. 2464




Honeywell Microswitch Division - Smart Distributed System

벨덴 케이블 SDS 특징
데이터와 파워를 하나의 케이블로 사용
쉽게 식별 할 수 있는 도체 색깔
고성능 수행 능력
저 정전 용량(오랜 시간 사용)
소음 면역력에 대한 꼬여찌고 차폐 기능

운영 온도:  -30℃ To +80℃
페  어  수:  각 1 페어 /각 2 가닥/
선심 굵기:  16, 20 AWG / 연선 (19x29), (19x32)
도체 직경:  1.70mm / 1.04mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  16AWG: PVC - Polyvinyl Chloride / 20AWG: FPE - Foam Polyethylene
차폐 재질 등록명:  Beldfoil®
내부 차폐 형태:  개별 호일 차폐 (차폐율 100%)
내부 차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프
외피 재질:  PVC - Polyvinyl Chloride
전체 직경:  10.10mm
난  연  성(Y/ N): No
사용 전압:  300 V RMS
제품 무게:  1000Ft. - 39.9kg


===============================

Pairs: 1
AWG: 16, 20
Stranding: 19x29, 19x32
Conductor Material: TC - Tinned Copper
Dia.: .067 in., .041 in.
Inner Shield Material: Aluminum Foil-Polyester Tape
Insulation Material: PVC - Polyvinyl Chloride, FPE - Foam Polyethylene
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Material: Unshielded
Plenum (Y/N): No
Voltage: 300 V RMS

======================================================
