BELDEN 22628D 2P 16AWG 벨덴
 글쓴이 : 벨덴케이블…
조회 : 2,725

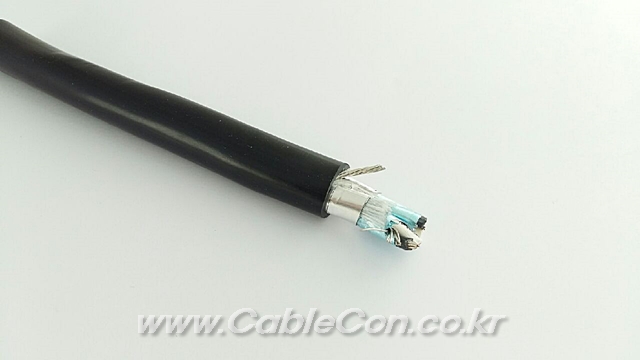

BELDEN 22628D 2P 16AWG 벨덴

CSA Instrumentation Cable

300V CIC




운영 온도:  -40°C To (+105°C  Dry, +75°C  Wet)
    :  2 페어 /4가닥
선심 굵기:  16 AWG / 연선 (7x24)
도체 재질주석도금 처리된 구리
절연 재질:  PVC - Polyvinyl Chloride

내부 차폐 재질:  Aluminum Foil-Polyester Tape(100%)
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Beldfoil®
차폐 형태전체 벨드 호일 차폐(차폐율 100%) + 개별 벨드 호일 차폐
            +
폴리에스터 절연테이프 전체

외부 차폐 재질:  Aluminum Foil-Polyester Tape(100%)
케이블 전체 직경:  13.208mm
    (Yes/No):  No
사용 전압:  300 V RMS



------

To Create a Part Number

Add suffixes for Conductor, Insulation and

Jacket Type and Shielding as shown below:



A = Bare Copper Conductor or Thermocouple

alloy, PVC insulation, PVC Jacket

B = Tinned Copper Conductor,

PVC Insulation, PVC Jacket

C = Bare Copper Conductor or Thermocouple

alloy, XLPE Insulation, PVC Jacket

D = Tinned Copper Conductor,

XLPE Insulation, PVC Jacket

------



Pairs: 2
AWG: 16
Stranding: 7x24
Conductor Material: TC - Tinned Copper
Insulation Material: PVC - Polyvinyl Chloride
Inner Shield Material: Aluminum Foil-Polyester Tape, TC - Tinned Copper

Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Trade Name: Beldfoil®
Outer Shield Material: Aluminum Foil-Polyester Tape, TC - Tinned Copper
Plenum (Y/N): N
Voltage: 300 V RMS
