BELDEN 29500 3C 16AWG 벨덴
 글쓴이 : 온라인7707
조회 : 2,082

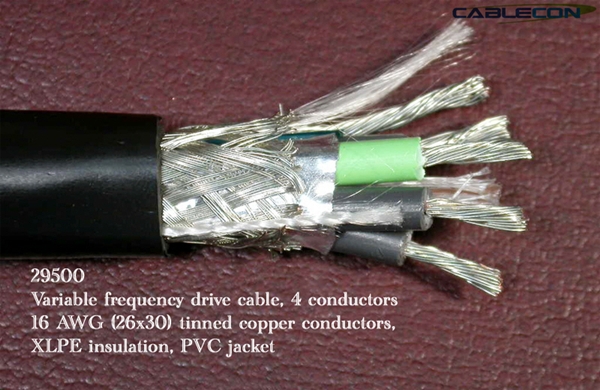

BELDEN 29500 벨덴
1000V UL Flexible Motor Supply Cable



도  체  수:  4 가닥
선심 굵기:  16 AWG / 연선 (26x30)
도체 직경:  1.29mm
도체 재질:  주석 도금 처리된 구리
절연 재질:  XLPE - Cross Linked Polyethylene
외피 재질:  PVC - Polyvinyl Chloride
차폐 재질 등록명:  Duofoil®
차폐 형태:  전체 벨드 호일 차폐 (차폐율 100%) + 주석 도금된 편조 차폐 (차폐율 85%)
차폐 재질:  알루미늄 호일 - 폴리 에스테르 테이프, 주석 도금
전체 직경:  13.46mm
특성 임피던스:  90 옴
사용 전압:  1000 V RMS (Flexible Motor Supply Cable), 600 V RMS (NEC Type TC)
제품 무게:  1000Ft. - 82.6kg
동일 사양:  AWG (선심 굵기) 구분
14AWG-29501, 12AWG-29502, 10AWG-29503, 8AWG-29504, 6AWG-29505, 4AWG-29506, 2AWG-29507


===============================

Conductors: 4
AWG: 16
Stranding: 26x30
Conductor Material: TC - Tinned Copper
Insulation Material: XLPE - Cross Linked Polyethylene
Outer Jacket Material: PVC - Polyvinyl Chloride
Outer Shield Trade Name: Duofoil®
Outer Shield Material: Aluminum Foil-Polyester Tape, TC - Tinned Copper
Impedance: 90 Ohm
Voltage: 1000 V RMS (Flexible Motor Supply Cable), 600 V RMS (NEC Type TC)

BELDEN 29500 3Conductor 16AWG  샘플보드 4-1-2(R)

======================================================
